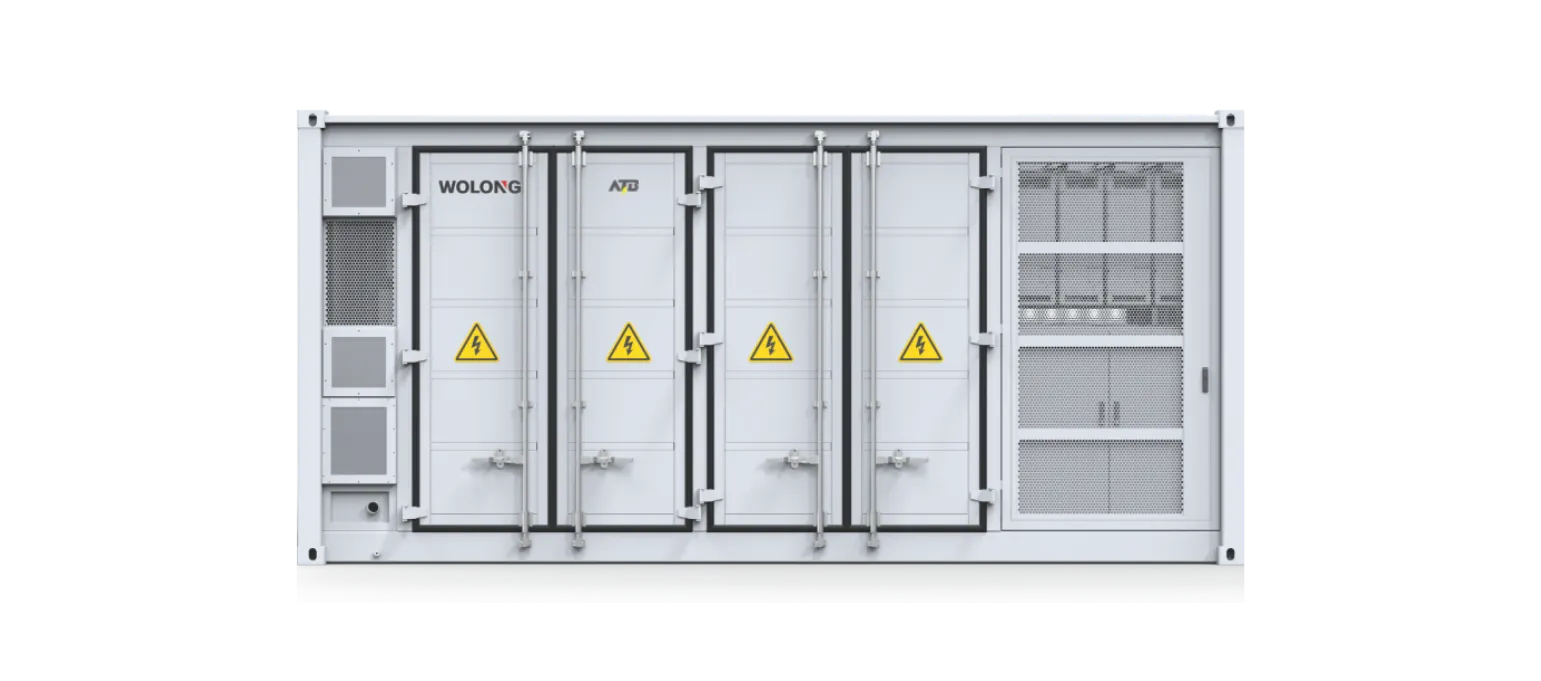

Système de stockage d'énergie à l'échelle du réseau électrique

WL-ESS-1 543 kW / 3 086 kWh - 0,69 kV

Grâce aux systèmes de stockage à l'échelle des services publics de l'entreprise, les entreprises et les opérateurs de services publics peuvent exploiter pleinement le potentiel des énergies propres et garantir un approvisionnement électrique fiable.

Principaux avantages

Sûr et fiable.

Ventilation active, dispositif de décharge de pression antidéflagrant
Haute intégration

Conception intégrée AC/DC et conception de cabine optimisée pour réduire l'encombrement
Maintenance simplifiée

Conception modulaire, prête à l'emploi
Équilibrage élevé

Contrôle de précision de la différence de température

Conditions de fonctionnement

-25 °C à 50 °C (réduction de puissance au‑dessus de 45 °C)

Température de fonctionnement

Spécifications

Paramètres CC
Type de cellule de batterie	LFP / 314 Ah
Configuration de la batterie	8P384S
Capacité de la batterie côté courant continu (BOL)	3 086 kWh
Taux P maximal / Durée nominale de décharge	0,5 P / 2 h
Battery Tension nominale	1,228.8 V
Battery Plage de tension	1,075 ~ 1,382 V
Méthode de refroidissement de la batterie	Refroidissement liquide
Paramètres AC
Capacité nominale	8 × 200 kVA
Méthode de refroidissement du PCS	Refroidissement par ventilation forcée
Rated Voltage	690 V
Voltage Range	-15% ~ 10%
Taux maximal de distorsion harmonique du courant	<3% (at nominal power)
Facteur de puissance	-1 ~ 1
Fréquence nominale	50/60 Hz
PCS Norme de conformité	IEC 62477-1, IEC 61000-6-2 et IEC 61000-6-4, EN 50549-1 et EN 50549-2 ; UL 1741, CSA C22,2 No. 107,1-01, UL 1741 SB, IEEE 1547
Paramètres du transformateur
Mode d'isolement	Transformateur à sec
Puissance nominale du transformateur	1 250 kVA
Enroulement de tension du transformateur	0,69 kV / 0,4 kV
Paramètres généraux
Dimensions du conteneur (L × P × H)	6 058 × 2 438 × 2 896 mm (20 × 8 × 9,5 ft)
Masse du conteneur	32 000 kg
Indice de protection IP	IP 54
anticorrosion	Par défaut : C4 ; optionnel : C5
Température de fonctionnement	-25 °C à 50 °C (réduction des performances au‑delà de 45 °C) / -13 °F à 122 °F (réduction des performances au‑delà de 113 °F)
Humidité relative	5% ~ 95%
Altitude maximale de service	3 000 m
Système de protection contre l'incendie	Par défaut : Détecteur d'aérosols, de fumée et de température, Système de ventilation avec Détecteur de gaz inflammable, Gicleur à tuyau sec En option : Panneau de déflagration.
Interface de communication	Ethernet
Protocole de communication	Modbus TCP
Compliance Standard	IEC 62619; IEC 61000-6-2&4; IEC 62477-1; UL9540A; UL9540; UL1973; NFPA855; UN38.3
