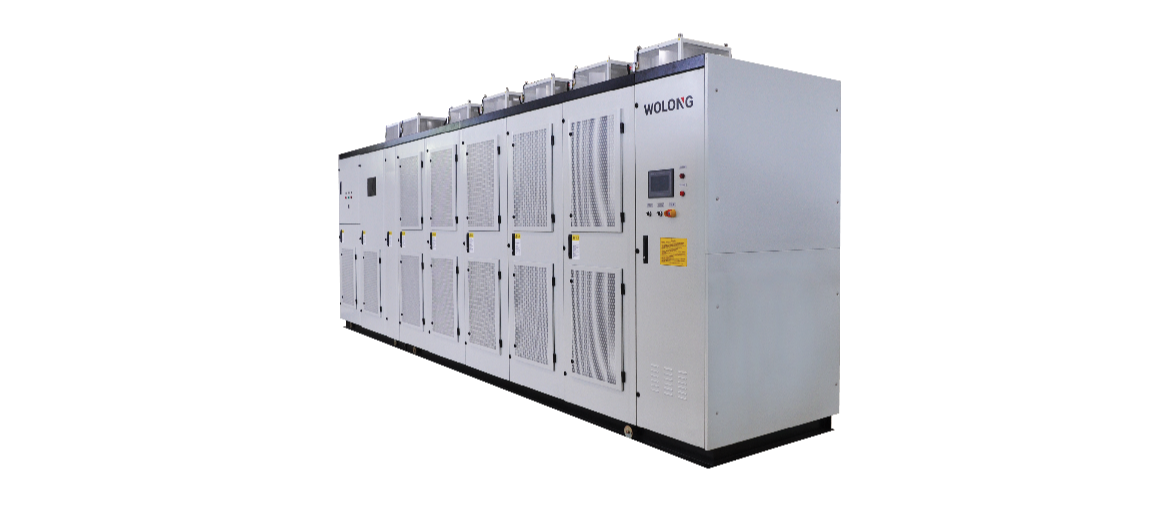

Generador estático de VAR de alta tensión (6 kV, 10 kV)

6、10KV 高压SVG-宽.png

El producto utiliza dispositivos semiconductores de potencia conmutables (IGBT) de alta potencia para formar un puente autoconmutado, que está conectado en paralelo a la red eléctrica mediante un reactor para ajustar adecuadamente la amplitud y la fase de la tensión de salida.

Características del producto

Características técnicas

Respuesta rápida, amplio rango de ajuste, huella reducida, bajas pérdidas
Modo de compensación

Se puede generar potencia reactiva mediante compensación inductiva o capacitiva, con capacidad de filtrado activo para monitorizar y gestionar corrientes armónicas y para sostener la tensión de la red.
Disipación térmica

Refrigerado por aire, refrigerado por agua, climatizado, etc.
Topología

Conexión en estrella o en triángulo

Condiciones de funcionamiento

-15℃～+40℃

Temperatura del aire ambiente
≤90 % (cuando la temperatura es 25 °C)

Humedad relativa máxima media mensual del aire ambiente
≤1 km

Altitud

Parámetros del producto

Tensión nominal	6/10 kV
Capacidad nominal:	±500~12000kVar [at 6kV] ±500~20,000kVar [at 10kV]
Tipo de armario	Interior
Nivel de protección	IP30
Método de refrigeración	Refrigerado por aire, refrigerado por agua
Composiciones del sistema	sistema de puesta en marcha, sistema de alimentación eléctrica, sistema de control, sistema de refrigeración

Aplicaciones típicas

Industria verde

Según el informe de la Agencia Internacional de la Energía (AIE), el consumo energético industrial supone el 37 % del consumo energético mundial total y el 24 % de las emisiones mundiales de dióxido de carbono; en el sistema de compresores y bombas de recirculación, la aplicación de la solución sistémica eficiente de Wolong puede mejorar la eficiencia energética del sistema en un 20 %.
