Accionamientos de alta tensión

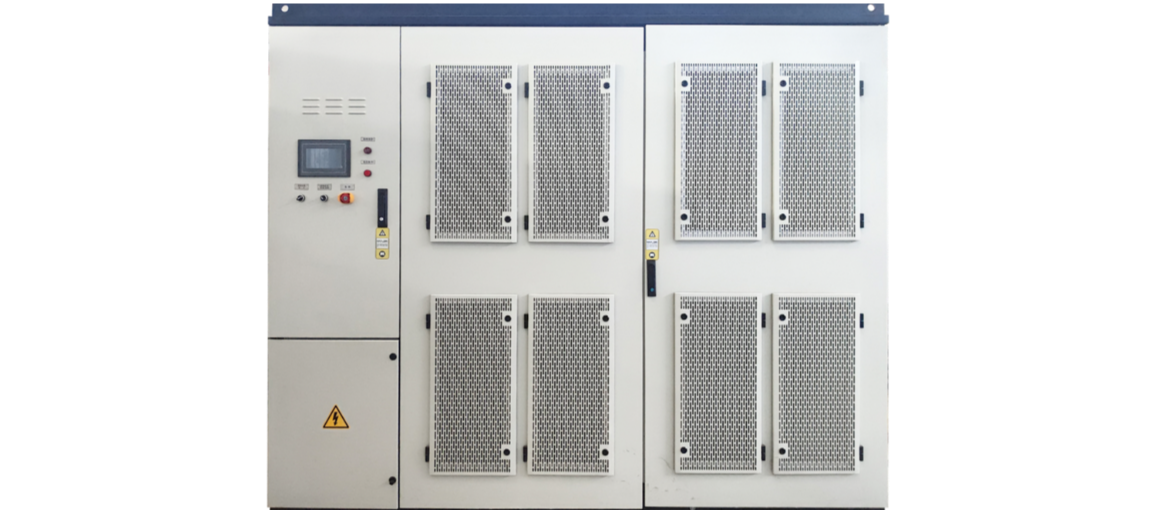

VFD de alta tensión tipo integrado, serie 5000

5000 HV inverter - big.png

El producto se ha optimizado y actualizado sobre la base de la estructura compacta de la serie 5000 original, y el diseño integrado de la máquina completa logra una mayor densidad de potencia, menor superficie en planta, mayor fiabilidad y una disposición más sencilla.

Características del producto

Estructura optimizada

Estructura compacta, diseño integrado, alta densidad de potencia
Disposición y mantenimiento convenientes

Menor superficie en planta, disposición y mantenimiento más sencillos.
Condensadores de película

Seleccione condensadores de película metalizada de tipo seco
Alto rendimiento

Alta eficiencia, alto factor de potencia, sin requisitos especiales para el motor


Condiciones de funcionamiento

0℃～+40℃

Temperatura del aire ambiente
≤90 % sin condensación (a temperatura de 25 °C)

Humedad relativa máxima media mensual del aire ambiente
≤1 km

Altitud

Parámetros del producto

Modo	RMVC/WD (serie 5000)
Rango de capacidad	0 kVA−3500 kVA [ejemplo 10 kV]
Tensión nominal	6/10 kV
Peso	2700 kg/3100 kg/4300 kg/5300 kg
Dimensión: (10 kV como ejemplo)	250−500 kVA: 1800 mm×1500 mm×2393 mm (A×P×Al) 535−1250 kVA:2100 mm×1500 mm×2431 mm (A×P×Al) 1400−1750 kVA: 2400 mm×1500 mm×2631 mm (A×P×Al) 2000−2500 kVA: 2700 mm×1700 mm×2665 mm (A×P×Al) 2750−3000 kVA: 2700 mm×1700 mm×2665 mm (A×P×Al) 3125−3500 kVA:3200 mm×1800 mm×2665 mm (A×P×Al)
Tensión del IGBT	1700V
Tipo de Transformador	Transformador de desplazamiento de fase de tipo seco

Aplicaciones típicas

Soluciones para la industria sostenible

Según el informe de la Agencia Internacional de la Energía (AIE), el consumo energético industrial supone el 37 % del consumo energético mundial total y el 24 % de las emisiones mundiales de dióxido de carbono; en el sistema de compresores y bombas de recirculación, la aplicación de la solución sistémica eficiente de Wolong puede mejorar la eficiencia energética del sistema en un 20 %.
