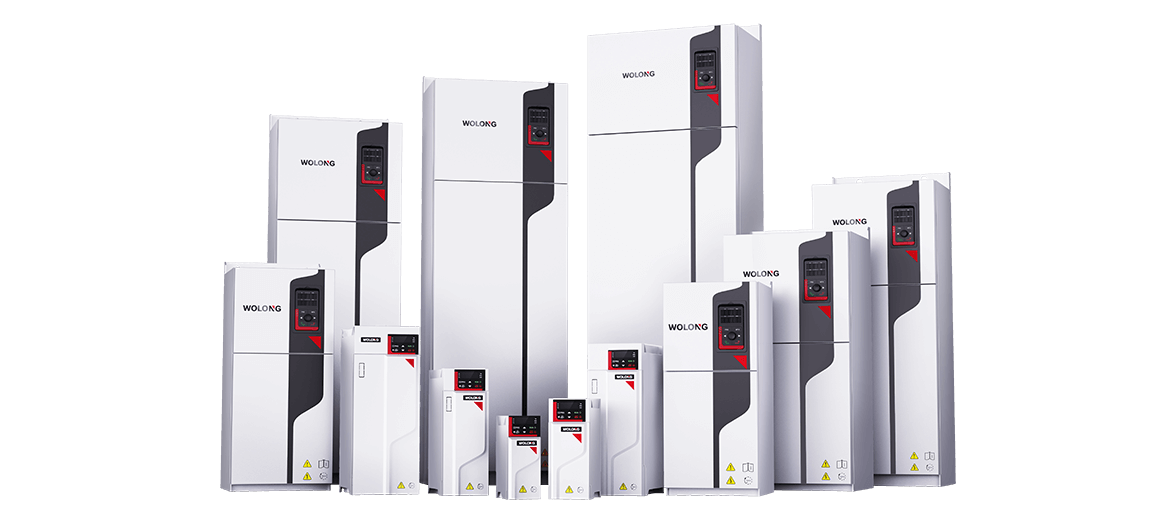

Inversor de baja tensión de tipo vectorial de alto rendimiento, serie WD200

La serie WD200 es una nueva generación de variadores de frecuencia de alto rendimiento para uso general de Wolong, que incorpora algoritmos avanzados de control de motor y es compatible con motores asíncronos de CA, motores síncronos de imanes permanentes y motores de reluctancia síncrona.

Características principales

Amplia gama de interfaces como opción

Dos interfaces de expansión permiten conectar: módulo de expansión E/S, módulo de codificador para retroalimentación de velocidad, módulo de comunicación, etc.
Múltiples modos de control

V/f, vector en lazo abierto (SVC), vector en lazo cerrado (FVC), separación tensión-frecuencia
Admite múltiples tipos de motor.

motores asíncronos trifásicos (IM), motores síncronos de imanes permanentes (PMSM), motores de reluctancia síncrona (SynRM)
Alto par de arranque

Salida de 0,5 Hz: 150 % del par nominal (SVC); Salida de 0 Hz: 200 % del par nominal (FVC)
Alta precisión

Control de velocidad, alta precisión, IM: ±0,5 % / PMSM: ±0,1 % (SVC) ±0,02 % (FVC)
Alta eficiencia

Hasta 98% de eficiencia de trabajo
Outstanding current suppression function

Suprime las corrientes de irrupción generadas por variaciones bruscas de carga y reduce el tiempo de inactividad del equipo.
Alto rendimiento

Plataforma vectorial de propósito general de alto rendimiento con nuevos algoritmos de control de motores

Condición de funcionamiento

IP20

Grado de protección
-30℃～+60℃

temperatura de almacenamiento
-10℃～+50℃, derating is required when >40℃

Temperatura ambiente

Especificación

Tensión, frecuencia	Monofásico 200−240 V, 50 Hz/60 Hz; Trifásico 200−240 V, 50 Hz/60 Hz; Trifásico 380−480 V, 50 Hz/60 Hz; Trifásico 660−690 V, 50 Hz/60 Hz
Fluctuaciones admisibles	Desequilibrio de tensión: <3 %; Frecuencia: ±5 %; Nivel de distorsión: cumple los requisitos de la norma IEC 61800-2.
Corriente de irrupción	Inferior a la corriente nominal
Factor de potencia	≥0,94 (con reactor de CC)
Eficiencia del inversor	≥96 %
Tensión de salida	Salida en condiciones nominales: 3 fases, tensión de entrada 0~; error inferior al 5 %.
Rango de frecuencia de salida	0 Hz−600 Hz
Precisión de la frecuencia de salida	±0,5 % del valor de frecuencia máximo
Capacidad de sobrecarga	G — carga pesada: 150 % de la corriente nominal durante 60 s; P — carga ligera: 120 % de la corriente nominal durante 60 s
