Fuentes de Alimentación Especiales - Solución de Sistema de Suministro de Energía de Frecuencia Variable Basada en Tierra

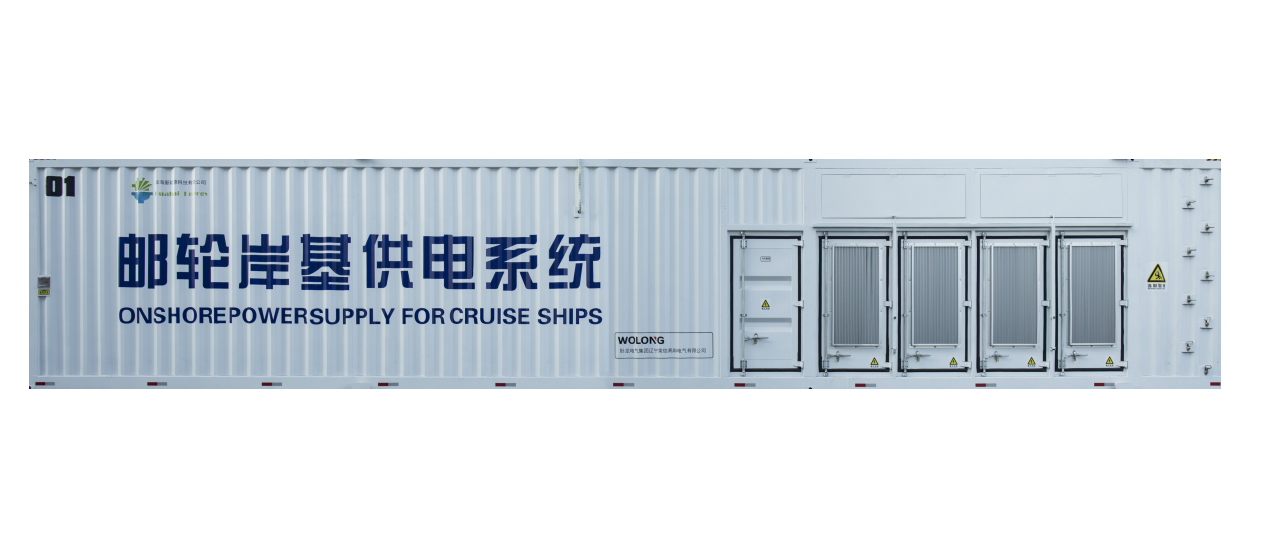

El sistema de alimentación eléctrica en tierra de frecuencia variable es un tipo de fuente de alimentación especial de frecuencia variable instalada en el frente del terminal portuario para suministrar energía auxiliar o de servicio adecuada al sistema eléctrico interno de los buques próximos a la costa.

Características del producto

Potencia del inversor de baja tensión

Topología de dos o tres niveles, tensión de salida nominal de 400 V, 690 V y 1140 V
Potencia del inversor de alta tensión

Adopta una topología en cascada de celdas multinivel, con tensiones de salida nominales de 6 kV y 10 kV.
Suministro de energía en CC desde la costa

Apto para carga en corriente continua de embarcaciones de propulsión eléctrica de alta potencia
Seamless switching function

Realize continous power supply in the process of connecting to the ship's power supply, exit and power conversion, with inverse power processing function
Productos personalizados

Refrigerado por aire, refrigerado por agua; tipo contenedor, tipo armario de interior y tipo móvil montado en vehículo

Condiciones de funcionamiento

-10℃～+40℃

Temperatura del aire ambiente
≤98 % (con niebla salina muy fuerte y clima oceánico)

Humedad relativa máxima media mensual del aire ambiente
≤1000 m

Altitud

Parámetros del producto

Modelo de equipo	Serie RHVC5000
Capacidad nominal	80 kVA−20 MVA
Tensión de entrada	400 V/6 kV/10 kV
Frecuencia de entrada	50 Hz
Tensión de salida	440 V/6,6 kV/11 kV
Frecuencia de salida	60 Hz/60 Hz
